高效及超高效空气过滤器性能试验方法试验装置的要求

高效及超高效空气过滤器性能试验方法试验装置的要求如下：

1. 风机

1.1 风量

      风量应按受试过滤器最大风量的1.3倍计算。

1.2 风压

      风压应至少包括下列各项之和：

      a) 风道阻力（按计算阻力的1.2倍取值）；

      b) 进风过滤器阻力（按其初始阻力的2倍取值）；

      c）受试过滤器最大阻力；

      d) 风量测量装置阻力；

      e）对于钠焰法试验装置，应考虑过滤器后取样所需的正压值（不宜小于600 Pa）。

1.3 风量稳定性

      测试过程中试验装置风量应稳定在设定值的±2％范围内。

2. 风道

2.1 材料

      钠焰法试验装置自喷雾箱至缓冲箱宜采用聚氯乙烯塑料或其他耐腐蚀材料；钠焰法试验装置的其余部分及其他试验装置宜采用不锈钢风道。风道壁厚宜不小于1mm。必要时，风道应进行接地及防腐处理。

2.2 风量测量装置前、后管段尺寸

      当采用标准孔板时，其前、后管段尺寸应按GB/T 2624.2的相关要求进行设计；当采用标准喷嘴时，其前、后管段尺寸应按GB/T 2624.3的相关要求进行设计。

2.3 受试过滤器连接管的角度

      受试过滤器连接管扩散段的夹角应不大于14°，收敛段的夹角应不大于30°，且应满足GB/T 1236的相关要求。

2.4 风道密封性

      试验装置中风管的制作、安装及检验满足GB50243对中压系统的相关要求，风管接缝处应采用焊接。风道密封性应在2kPa的压力下进行打压检漏，漏风量应不大于1.64 m³/（h·m²）。

3. 进风过滤

3.1 预过滤器

      预过滤器应采用满足GB/T 14295中效过滤器相关要求。

3.2 高效空气过滤器

      高效空气过滤器应满足GB/T 13554的相关要求，当过滤器上游设有加热器时，过滤器耐温应不低于60℃。

4. 上游采样截面风速均匀性

      调整试验装置运行风量至最大测试风量，在试验风道上游采样点所处截面根据风道截面积按图1所示平均分布设置9个测点，分别测试风速，各测点实测风速与各测点平均值之间的偏差应不大于10％。

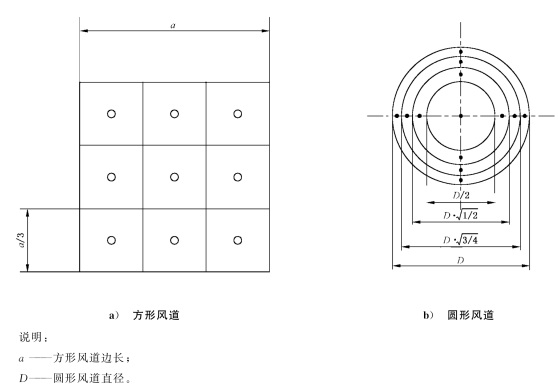

图1 上游采样截面风速和气溶胶浓度均匀性测点布置示意图

5. 上游采样截面气溶胶浓度均匀性

      调整试验装置运行风量至最大测试风量，启动气溶胶发生器并保持稳定工作，在试验风道上游采样点所处截面根据风道截面积按图1所示平均分布设置9个测点，分别测试气溶胶浓度，各测点实测气溶胶浓度与各测点平均值之间的偏差应不大于10％。

6. 上游气溶胶浓度稳定性

      调整试验装置运行风量至最大测试风量，启动气溶胶发生器并保持稳定工作，在试验风道上游采样点处进行采样，30min内所测气溶胶质量浓度或给定粒径范围计数浓度波动应不大于10％。

7. 通用测试仪器要求

      风量测试装置可采用标准孔板或喷嘴，按GB/T 2624.2及GB/T 2624.3的相关要求进行设计、安装、使用和标定，并应符合以下要求：

      a）用于过滤器阻力和流量测量装置压差测量的压力测试装置，精度应不低于2Pa，并应根据所选择压力测试装置的不同，按JJG 172或JJG 875的相关要求定期进行检定及校准。

      b) 计数器应按JJF 1190的相关要求进行定期进行检定及校准。钠焰光度计中的光电测量仪应按GB/T 12564的相关要求定期进行稳定性测试及校准。油雾仪应按5.4.3.1.1.4要求进行标定。

8. 上、下游采样相关系数

      在气溶胶发生器稳定工作、测试段未安装过滤器且上游采样段未安装稀释器时，各粒径挡相关系数应为1.00±0.03。在上游采样段安装稀释器后，应定期对各粒径挡相关系数进行测试确认。

9. 阻力标件

9.1 采用已知阻力的孔板（或其他阻力标件）按5.2.4.2.4进行定期测试。

9.2 阻力标件在不使用时应妥善储存与保管，防止破损。

9.3 阻力标件的测试应满足以下要求：

      a) 应在试验装置风量范围内选择至少4个风量状态点进行测试。

      b) 每次测试时，每一风量状态点下的阻力测试结果与标定值的偏差应不大于3％。若阻力标件测试阻力值与标定值的偏差大于3％，则应对管道密封性、流量测试装置压力计等进行必要的检查、维护和标定。

      c) 可使用阻力标件与参比试验装置进行对比验证测试。

10. 参考过滤器

10.1 试验装置应准备效率已知的参考过滤器，按5.2、5.3或5.4规定的方法定期进行效率测试。

10.2 应至少准备2台参考过滤器，其中1台为主参考过滤器，另1台为备用。参考过滤器所选用滤料不应使用难以长期保持稳定过滤效率的材料。参考过滤器在不使用时应妥善储存与保管，防止破损。

10.3 参考过滤器的使用应满足以下要求：

      a) 参考过滤器每次效率测试值与标定值尾数（效率值第一个非9数值）的偏差应不超过士5。

      b) 每次测试时应首先选择主参考过滤器，若主参考过滤器效率测试值与标定值的偏差超出a）的要求，则应对备用参考过滤器进行测试。若备用参考过滤器效率测试值符合本标准要求时，应更换主参考过滤器。

      c) 若主参考过滤器及备用参考过滤器效率测试值与标定值的偏差均超过a）的要求，应对试验装置采样系统、气溶胶测试装置等进行必要的检查、标定和维修。

11. 试验装置标定

      试验装置标定周期及要求表1。

表1 试验装置标定周期及要求
